移動用組合扁平電纜，高壓/低壓動力+控制+光纖集成方案（井下/冶金/起重機專用）
一、產品特點及用途
產品分類
| 組合類型 | 應用場景 | 核心優勢 |
|---|---|---|
| 高壓動力+控制+光纖 | 自承式井道/傾斜貨架 | 小安裝半徑，規則彎曲 |
| 低壓動力+控制+光纖 | 動力傳輸+控制/照明/通信線路 | 系統安全可靠，壽命延長 |
適用場景
-
設備：行車、翻車機、斗輪機、升降機、起重機、輕軌吊、探傷設備
-
行業：井下礦井、冶金、電力、碼頭、室內外倉庫、露天貯料場
-
環境：復雜惡劣條件、長時間高負荷作業
二、使用特性
1. 交流額定電壓
| 電纜類型 | 電壓等級 |
|---|---|
| 高壓動力線 | 6/10kV, 8.7/10kV, 8.7/15kV |
| 低壓動力線 | 0.45/0.75kV, 0.6/1kV |
| 控制線 | 0.45/0.75kV |
2. 導體最高工作溫度
| 絕緣材料 | 溫度上限 |
|---|---|
| 硅橡膠 | 180℃ |
| 乙丙橡膠 | 125℃ |
| 丁腈復合物 | 90℃ |
3. 溫度范圍
-
最低環境溫度：-40℃（可定制更低）
-
敷設溫度：≥ -15℃
三、常用組合扁電纜型號與規格
| 電纜類型 | 型號示例 | 規格組成 | 應用說明 |
|---|---|---|---|
| 高壓+控制+光纖三合一 | YJGCFPB-10kV-KL-12FO | 3×35 + 3×16/3 + 16×2.5 + 2×2.5P + 12FO | 動力+控制+通信集成 |
| 高壓+光纖二合一 | YJGCFPB-10kV-FO | 3×35 + 3×16/3 + 6FO | 高壓動力與光纖通信 |
| 低壓+光纖二合一 | YEVFB-0.6/1kV-6FO | 3×240 + 1×120 + 6FO | 大截面動力+通信 |
| YVFB-0.6/1kV-12FO | 3×185 + 1×95 + 12FO | ||
| 低壓+控制二合一 | YVFB-0.6/1kV | 3×70 + 1×16 + 7×2.5 + 2×1.5P | 動力與控制線路集成 |
| 控制+光纖二合一 | YVFBG-0.45/0.75kV-FO | 24×2.5 + 2×2.5P + 2×4 + 12FO | 多路控制信號與通信 |
注：支持按需定制型號與規格
四、主要技術指標
1. 導體直流電阻
-
符合 GB3956（R類導體）
2. 20℃絕緣電阻
| 絕緣材料 | 最小絕緣電阻值 |
|---|---|
| 進口硅橡膠 | ≥500 MΩ·km |
| 乙丙橡膠 | ≥200 MΩ·km |
| 丁腈復合物 | ≥15 MΩ·km |
3. 耐壓試驗標準
| 電壓等級 | 試驗條件 | 要求 |
|---|---|---|
| 0.45/0.75kV | 交流50Hz 3.0kV/5min | 不擊穿 |
| 0.6/1kV | 交流50Hz 3.5kV/5min | |
| 6/6kV, 6/10kV | 交流50Hz 15.0kV/5min | |
| 8.7/10kV, 8.7/15kV | 交流50Hz 21.0kV/5min |
關鍵提示：動力芯與控制芯需獨立進行耐壓試驗
五、結構示意圖
| 型號與規格 | 示意圖文件 | 圖示要點 |
|---|---|---|
| YVFBG-0.45/0.75kV-12FO (24×2.5+2×2.5P+2×4+12FO) | 1.jpg | 控制線+光纖復合結構 |
| YJCCFPB-10kV-FO (3×35+3×16/3+6FO) | 2.jpg | 高壓動力+光纖集成 |
| YVFB-0.6/1kV (3×240+1×120+6FO) | 3.jpg | 大截面低壓動力+光纖 |
| YEVFB-0.6/1kV (3×185+1×95+12FO) | 4.jpg | 中壓動力+多芯光纖 |
| YVFB-0.6/1kV (3×70+1×16+7×2.5+2×1.5P) | 5.jpg | 動力+多路控制線 |
| YJGCFPB-10kV-KL-12FO (復合結構) | 6.jpg | 高壓+控制+光纖全集成 |

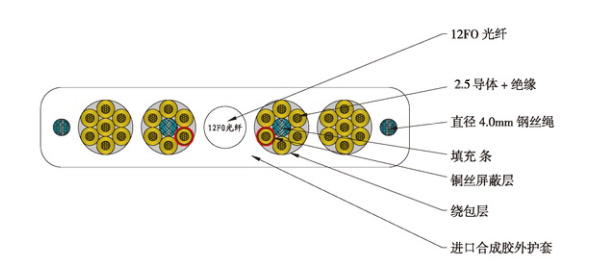

YVFBG-0.45/0.75kV-12F0 24*2.5+2*2.5P+2*4+12FO(光纖)結構示意圖

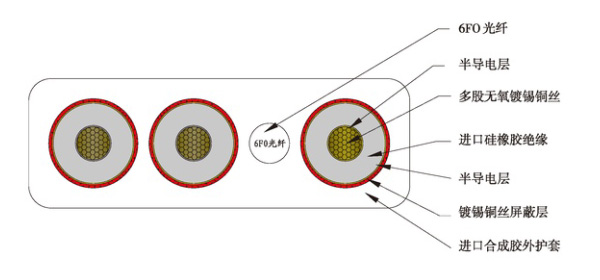

YJCCFPB-10KV-FO 3*35+3*16/3+6F0結構示意圖

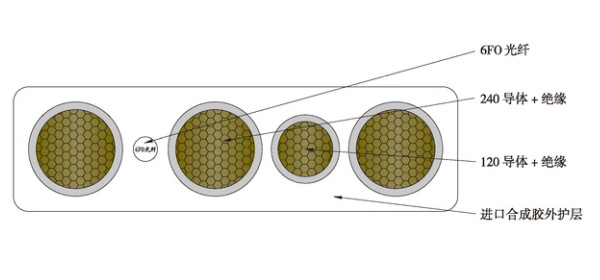

YVFB-0.6/1kV 3*240+1* 120+6FO(光纖)結構示意圖

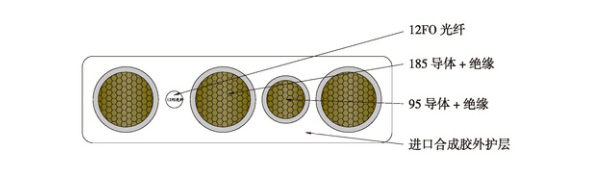

YEVFB-0.6/1kV 3*185+1*95+12F0(光纖)結構示意圖

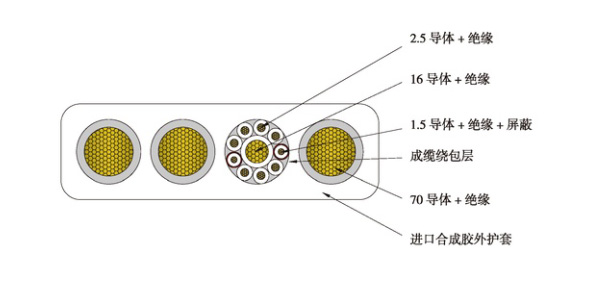

YVFB-0.6/1kV 3*70+1* 16+7*2.5+2*1.5P結構示意圖

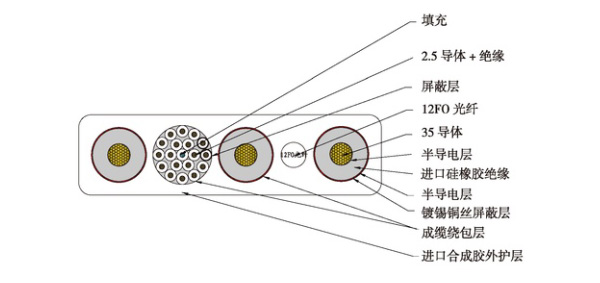

YJGCFPB-10kV-KL-12FO(光纖) 3*35+3* 16/3+16*2.5+2*2.5P+12F0(光纖)結構示意圖
定制服務說明
提供特種環境定制方案（如超低溫、高腐蝕場景），需提供使用場景參數及樣品需求。
