ZR-HR-G/19×1.5 阻燃PVC單鋼絲抗拉電動葫蘆控制電纜 產品說明書

產品概述

ZR-HR-G/19×1.5 是專為行車電動葫蘆控制、接觸器及手柄按鈕設計的經濟型抗拉控制電纜。核心采用一根鍍鋅抗拉軟鋼絲繩作為承力元件，搭配阻燃PVC絕緣與護套。其19芯×1.5mm²結構專為控制信號與小功率電力傳輸優化，適用于超長距離行車電動葫蘆控制連接及強制引導下的左右非連續性運動（如行車大車/小車移動），嚴禁用于電梯升降場景。

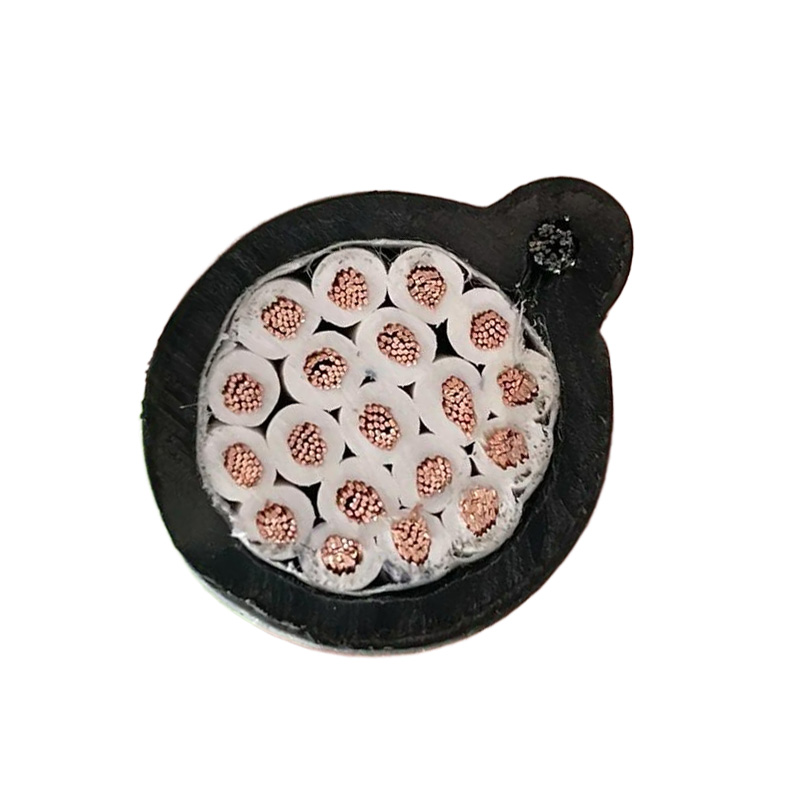

產品結構

核(he)心抗拉設計確(que)保移動(dong)工況(kuang)可靠性(xing)：

1. 導體

   • 材料：鍍錫無氧銅絲（5類超細(xi)絞合軟導體）

   • 截面：19 × 1.5 mm²

   • 特(te)性(xing)：高柔性(xing)、抗氧化(hua)

2. 絕緣層

   • 材料：阻燃PVC（聚氯乙烯）

   • 特性(xing)：電氣絕緣性(xing)優(you)，顏色分芯（標(biao)準色碼(ma)）

3. 成纜結構

   • 19根絕緣線芯絞合(he)于(yu)中心承力元件

4. 中心承力元件（關鍵）

   • 材料：鍍鋅軟鋼絲繩（G）

   • 作用：承擔機械(xie)拉力，防拉伸變(bian)形

5. 包帶層

   • 材料：阻燃無紡布帶/PET帶

   • 作(zuo)用：結構固定，機械(xie)緩(huan)沖(chong)

6. 護套層

   • 材料：阻燃PVC（ZR）

   • 特性：耐磨(mo)、耐油、抗(kang)紫(zi)外線（基礎級）

關鍵特性與優勢

• 抗拉核心（G）：鋼絲(si)繩承力，適用超長行程（≥XXX米）

• 高阻燃性（ZR）：通過GB/T 18380.3 B/C類(lei)成束燃燒(shao)

• 環境適應性：耐油、耐候（室(shi)內(nei)/棚區(qu)）、防潮

• 經濟高效：PVC材質成本優于橡膠

• 柔性設計：最小彎曲半徑 6D-8D（D=電纜外徑）

• 安全合規：符(fu)合(he)電(dian)動葫(hu)蘆強(qiang)制引導場景(jing)

主要技術參數

注：抗拉強度、外徑、重量等參數依鋼絲繩規格調整。

典型應用場景

? 核心場景

• 行車電動葫蘆：控制柜至葫蘆本體線路、手柄/遙控連接線(xian)、限(xian)位開關接線(xian)

• 車間物料(liao)輸(shu)送鏈控(kong)制線路（強制引導）

? 禁用場景

• 電梯升降設備

• 長期暴露溫度＞70°C或＜-15°C環境

安裝與敷設要點

1. 強制引導系統：必須使(shi)用滑軌/拖(tuo)鏈(lian)約束(shu)電纜(lan)軌跡

2. 鋼絲繩固定：張力端需專(zhuan)用(yong)夾具固定在設備接線盒

3. 彎曲半徑：敷(fu)設時(shi)≥6倍外徑（動態使用≥8倍）

4. 溫度限制：敷設環境≥-5°C（低溫(wen)易致(zhi)PVC脆化）

5. 拉力管理：避免額外(wai)拉(la)伸載荷，依賴引導(dao)系(xi)統卸力

包裝與儲運

• 木盤(pan)/鐵木盤(pan)包裝，標準長度100m/200m/500m

• 標識(shi)含：型號、規格、長度(du)、鋼絲繩參數、阻燃等級(ji)

• 儲(chu)存：避光干燥環境，禁(jin)止無支撐垂(chui)直懸(xuan)掛

質量認證

• 執行標準：JB/T 8734.2-2016（通用橡套電纜）

• 認證支持：CCC（強制）、阻(zu)燃標(biao)識

• 隨附(fu)文件：合格證(zheng)、檢測(ce)報(bao)告(gao)、鋼絲繩(sheng)材(cai)質證(zheng)明(ming)

選型必讀

1. 確認場景合規性：僅限水平(ping)強(qiang)制引(yin)導，禁垂直升降(jiang)

2. 關鍵參數核實：

   • 鋼絲繩破斷拉力（需(xu)＞工況最(zui)大(da)拉力×安全(quan)系(xi)數）

   • 環境溫(wen)度(du)（PVC耐溫(wen)限-15℃~70℃）

   • 引導系(xi)統兼容性（外徑(jing)/重量(liang)匹配）

3. 特殊需求：

   • 戶外長期使用需選抗UV型PVC護套

   • 高濕環境建議防潮型填充
